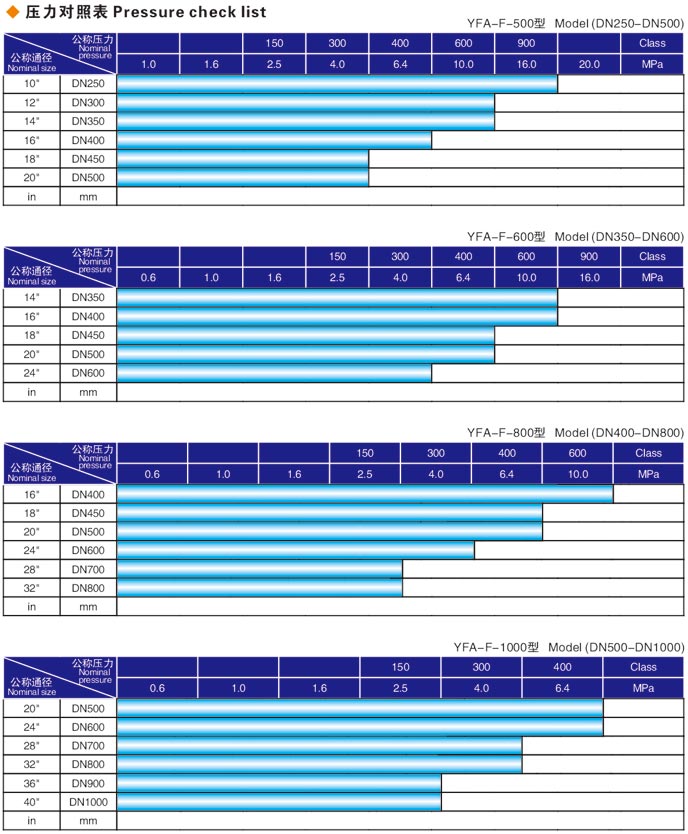

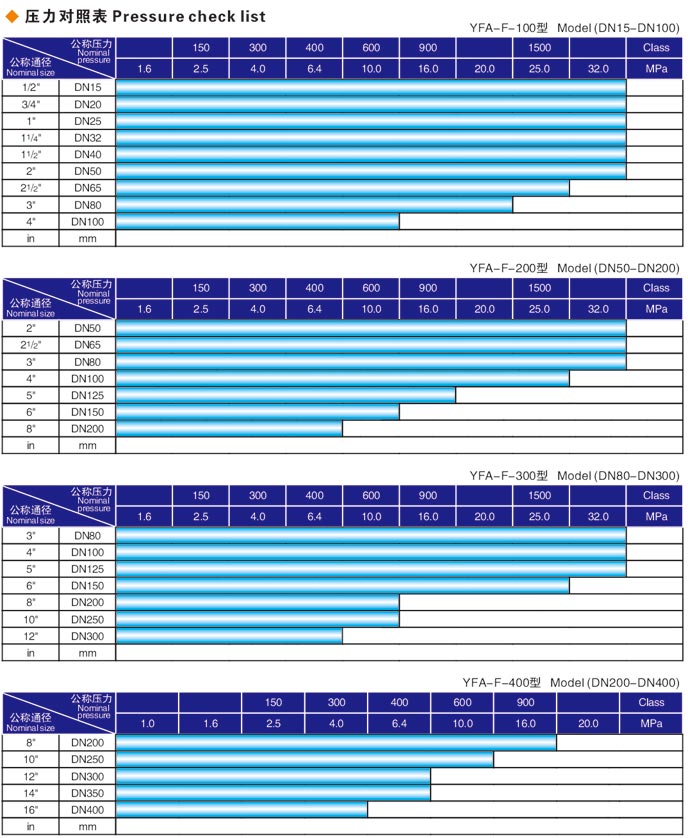

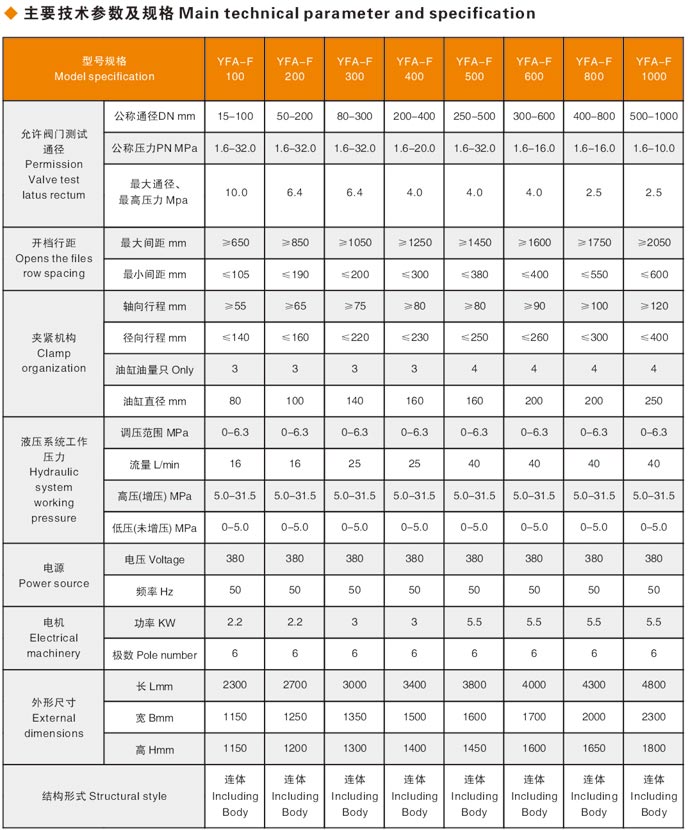

產品參數

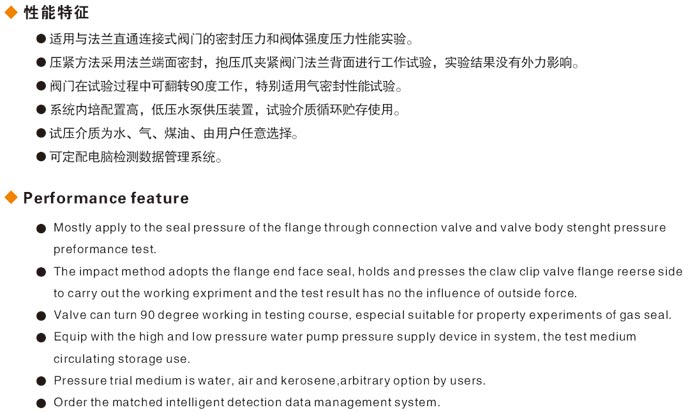

雙翻閥門液壓測試臺適用于閘閥、截止閥、球閥、調節閥、止回閥等直通式法蘭聯接閥門的閥門密封試壓機和閥體強度性能測試，以及安全閥起跳壓力整定。雙翻閥門液壓測試臺夾緊形式為抱壓，抱壓爪夾緊法蘭，對試驗閥門無外力影響。試驗介質為水、氣、油，由客戶自選。閥門試驗臺一端工作臺可移動，試壓時可隨閥門長度調整停留位置。其中一端工作臺可翻轉90°，進行閥門試驗。

雙翻閥門液壓測試臺參照ISO5028《工業用閥門的壓力試驗》、GB/T13927-92《通用閥門 壓力試驗》設計制造，并充分吸收國外同類產品的優點，使其不斷改進和優化。雙翻閥門液壓測試臺主要用于新閥門上線前和舊閥門修復后的各項密封性能的測試。這些測試包括高壓密封性能測試、低壓密封性能測試、上密封性能測試、閥體強度測試及安全閥起跳壓力整定等。

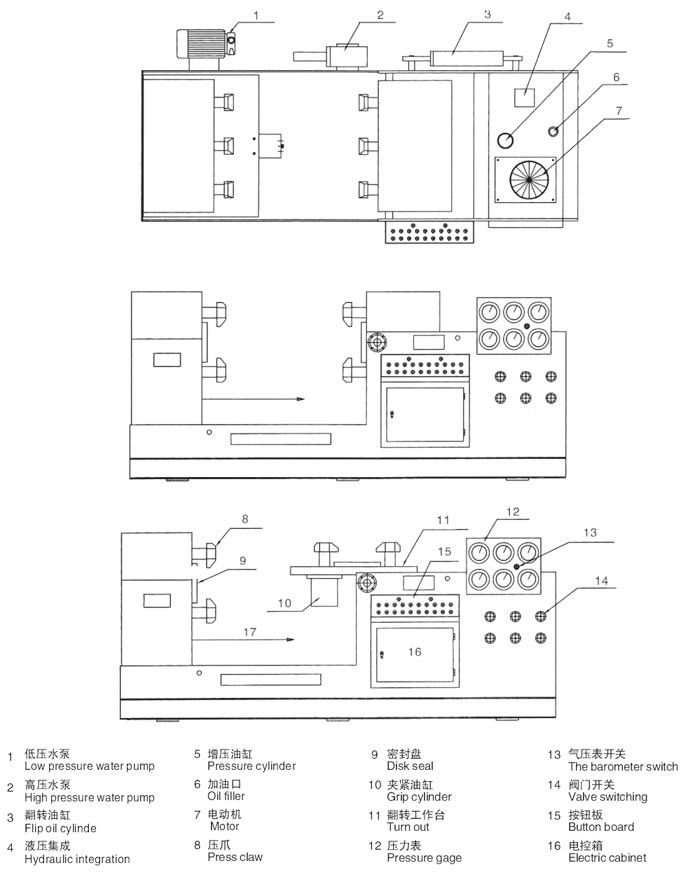

閥門液壓測試臺的外形結構示意圖：

雙翻閥門液壓測試臺工作原理及結構

雙翻閥門液壓測試臺采用以閥門法蘭端面定位，活動反爪夾緊法蘭背面的裝夾方法進行工作。對被測閥門無附加影響測試結果的外力，符合標準規定的閥門測試要求。

雙翻閥門液壓測試臺結構大致可分為液壓系統、電器控制系統、左右工作臺活動夾爪和液動供壓裝置及介質循環系統等部件組成。右邊工作臺設有夾緊機構和 90度翻轉機構，夾緊機構由夾爪的夾緊裝置和徑向移動裝置組成，夾爪的夾緊裝置是采用各油缸直接驅動來實現，使各爪受力均勻，夾緊可靠。夾爪的徑向移動裝置是采用杠桿式結構，實現了各爪徑向同步移動。左邊工作臺可自動進退。

雙翻閥門液壓測試臺具有性能好，結構簡單緊湊等特點。液壓電器控制系統 (詳見液壓和電器原理圖)安裝在底層固定架內，是測試臺的控制部分，在與電器聯合控制下使各機構能協調動作，滿足雙翻閥門液壓測試要求。
